3 Yollu “L” ve “T” Tipi Küresel Vana

3 yollu “L” ve “T” tipi küresel vana, üç boru bağlantısı arasındaki akış yolunu kürenin konumuyla değiştiren bir vanadır. L ve T ifadeleri, gövdenin dış şeklini değil kürenin içindeki geçiş kanalını tanımlar. Manuel kol çevrildiğinde bu kanal farklı bağlantılarla hizalanarak istenen akış düzenini oluşturur.

L Port ile T Port Arasındaki Fark Nedir?

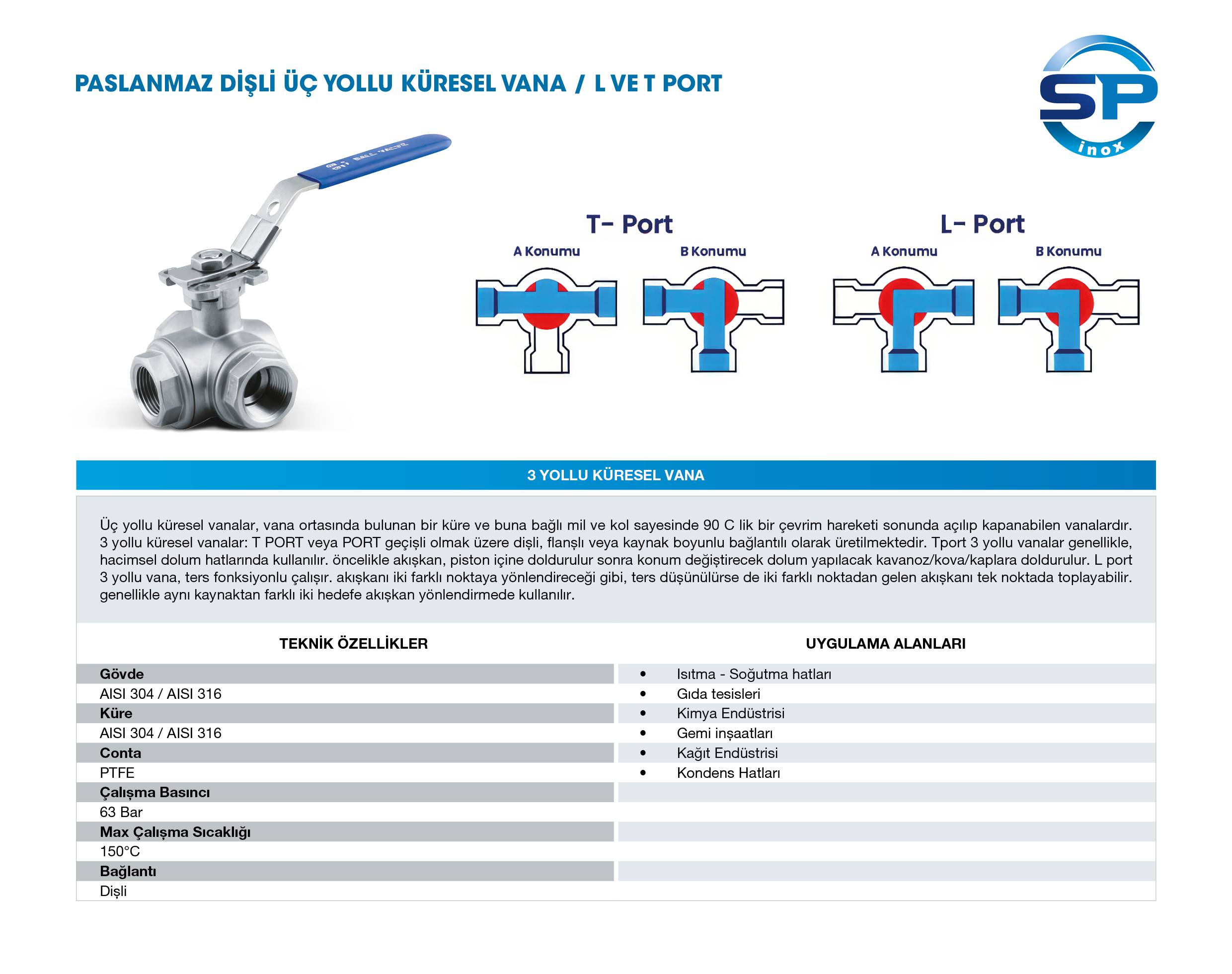

L portta küre içindeki kanal iki bağlantıyı açılı biçimde birleştirir. Gönderilen föyün A ve B konumlarında ortak alt bağlantı, sırayla sağ veya sol bağlantıyla birleşmektedir. Bu düzen, ortak bir hattın iki farklı hat arasında seçilmesi için değerlendirilebilir.

T portta kanalın üç kolu bulunur. Kürenin konumuna ve dönüş sınırlarına göre farklı bağlantı kombinasyonları oluşturulabilir. Genel föydeki A konumunda sağ ve sol hat birbirine bağlıyken alt bağlantı kapalıdır; B konumunda ise sol hat alt bağlantıyla birleşir ve sağ bağlantı kapalı kalır.

T port adı, bütün çalışma konumlarında üç bağlantının da açık olduğu anlamına gelmez. Seçim, yalnızca L veya T ifadesiyle değil, istenen konumların akış şeması üzerinden yapılmalıdır.

Hangi İşlemlerde Kullanılır?

Bu vana, akışın farklı bir hatta gönderilmesi veya uygun yapılandırmada farklı kaynaklar arasında seçim yapılması için kullanılır. Örneğin ortak bir bağlantının iki ayrı transfer hattından biriyle birleştirilmesi gerekebilir.

Genel föyde hacimsel dolum düzenleri de kullanım örneği olarak açıklanmıştır. Böyle bir düzende vana, dolum ekipmanının besleme ve boşaltma yollarını değiştirebilir. Ancak dolum hacmini belirleyen tek başına vana değildir; dozaj miktarı ilgili dolum mekanizması ve kontrol düzeniyle belirlenir.

Akışları Birleştirmek ile Oranlı Karıştırmak Aynı mı?

Uygun bir port ve konum düzeni, birden fazla hattın ortak bağlantıyla birleşmesine izin verebilir. Bunun gerçekleşebilmesi vana yapısı, akış yönleri ve hatların basınç koşullarıyla birlikte değerlendirilir.

Bağlantıların birleşmesi, iki akışkanın belirli oranlarda karıştırıldığı anlamına gelmez. Hassas karışım veya sabit debi gerekiyorsa ölçüm ve regülasyon ihtiyacı ayrıca ele alınmalıdır. Bu vana temel olarak akış yolu seçimi için değerlendirilir.

Port Seçimi Nasıl Yapılmalıdır?

Üç bağlantı bir hat şemasında işaretlenmeli ve her kol konumunda hangi bağlantıların açık kalacağı belirtilmelidir. Ortak giriş, seçilecek çıkışlar ve kapalı kalması gereken yollar açıkça tanımlanırsa doğru port düzeninin belirlenmesi kolaylaşır.

Geçiş sırasında oluşabilecek bağlantılar da proses açısından önem taşıyabilir. İki hattın kısa süreli olarak dahi birleşmemesi gerekiyorsa yalnızca son konumlara bakılması yeterli değildir. Geçiş davranışı ve sızdırmazlık gereksinimi seçilen model üzerinden doğrulanmalıdır.

Dişli Bağlantı ve Aktüatör Arayüzü

Genel föyde bu ürünün bağlantısı dişli olarak belirtilmiştir. Diş ölçüsü ve standardı karşı bağlantıyla eşleşmelidir. Föylerde belirli bir BSP veya NPT tanımı bulunmadığından diş standardı teklif sırasında netleştirilmelidir.

Teknik detayda ISO 5211 bağlantı bilgileri verilmiştir. Bu arayüz, uygun aktüatör bağlantısının değerlendirilmesinde kullanılır. Ancak arayüz ölçüsünün eşleşmesi tek başına aktüatör seçimini tamamlamaz; gerekli tork, mil bağlantısı, dönüş açısı ve istenen konumlar da kontrol edilmelidir. Görseldeki ürün manuel kolludur; aktüatörün teslimata dahil olduğu varsayılmamalıdır.

Malzeme ve Çalışma Koşulları

Genel föyde gövde ve küre için AISI 304 / AISI 316, conta için PTFE belirtilmiştir. Teknik detayda gövde CF8 / CF8M, küre ve mil S304 / S316; çeşitli sızdırmazlık parçaları ise PTFE / RPTFE olarak listelenir.

Genel föyde çalışma basıncı 63 bar, maksimum çalışma sıcaklığı 150°C olarak verilmiştir. Teknik detaydaki PTFE basınç-sıcaklık grafiği, ölçü gruplarına göre değişmektedir. Bu nedenle 63 bar ile 150°C aynı anda geçerli bir çalışma noktası olarak kabul edilmemelidir.

Nerelerde Kullanılır?

Gönderilen föyde ısıtma-soğutma hatları, gıda tesisleri, kimya endüstrisi, gemi inşaatları, kâğıt endüstrisi ve kondens hatları uygulama alanları arasında yer alır. Uygunluk, taşınan akışkan ve gerçek çalışma koşullarına göre belirlenir.

Özellikle farklı ürünlerin aynı bağlantı düzeninde bulunduğu uygulamalarda malzeme uyumu, temizlik ihtiyacı ve hatların birbirinden ayrılması gereksinimi birlikte değerlendirilmelidir.

Sipariş İçin Gerekli Bilgiler

Talebinizde bağlantı ölçüsünü ve diş standardını, L veya T port ihtiyacını, her çalışma konumunda istenen akış yollarını ve taşınacak akışkanı Seminoks ile paylaşabilirsiniz. Hat şeması, seçim için özellikle yararlıdır.

Çalışma basıncı ve sıcaklığı ile manuel veya aktüatörlü kullanım ihtiyacı da belirtilmelidir. Teknik detay föyündeki iki ağırlık satırının hangi yapılandırmaya ait olduğu açıklanmadığından ağırlık bilgisi seçilen ürün için ayrıca doğrulanmalıdır.
