2 Parçalı Dişli Küresel Vana

2 parçalı dişli küresel vana, endüstriyel boru hatlarında akışı açmak veya kapatmak için kullanılan paslanmaz bir vanadır. İçindeki delikli küre, kumanda koluyla çeyrek tur döndürülür. Kürenin geçiş deliği hatla aynı doğrultuya geldiğinde akış yolu açılır; kapalı konumda ise geçiş kesilir.

2 Parçalı Dişli Küresel Vana Ne İşe Yarar?

Bu vana, bir hat bölümünün veya bağlı ekipmanın akıştan ayrılması gereken noktalarda kullanılır. Beslemenin başlatılması, akışın durdurulması ve uygun hat bölümünün kapatılması için manuel bir kontrol noktası oluşturur.

Kumanda kolunun kısa hareketle konum değiştirmesi, açma-kapama işlemini kolaylaştırır. Kullanım sırasında kolun hareket alanı ve operatörün erişimi dikkate alınmalıdır. Ani kapatma ihtiyacı ise hattın akış koşullarına göre ayrıca değerlendirilir.

İki Parçalı Gövde Yapısı

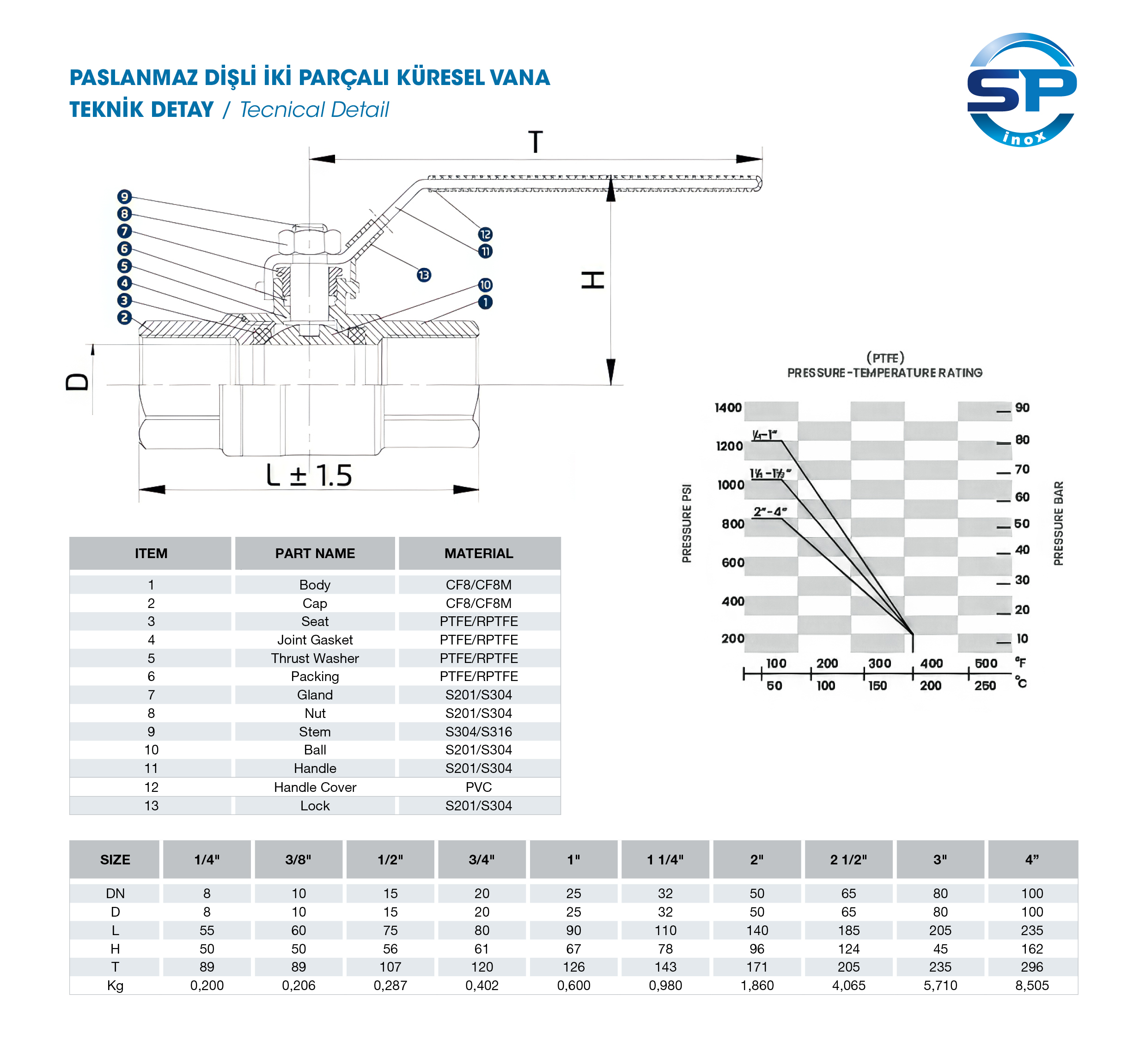

İki parçalı ifadesi, vana gövdesinin yapısını tanımlar. Teknik detay föyünde ana gövde ve kapak ayrı parçalar olarak gösterilmiştir. Bu yapı, üç parçalı vanalardaki merkez gövde düzeniyle aynı değildir.

Gövdenin iki parçalı olması, bütün iç parçaların vana boru hattından ayrılmadan sökülebileceğini göstermez. Bakım yöntemi ve yedek parça imkânı seçilen model üzerinden doğrulanmalıdır. Yerleşimde vananın gerektiğinde çıkarılabileceği bağlantı düzeni düşünülmelidir.

Dişli Bağlantı ve Ölçü Seçimi

Teknik detay föyünde 1/4″ ile 4″ arasında ölçüler bulunmaktadır. Vana seçiminde bağlantı ölçüsüyle birlikte diş standardı da kontrol edilmelidir. Gönderilen föylerde BSP veya NPT gibi belirli bir diş standardı belirtilmemiştir.

Teknik çizimde D geçiş çapını, L bağlantı doğrultusundaki uzunluğu, H yüksekliği ve T kol ölçüsünü gösterir. L ölçüsü çizimde ±1,5 toleransla verilmiştir. Özellikle dar montaj alanlarında yalnızca bağlantı çapına değil, gövde ve kolun kapladığı alana da bakılmalıdır.

Gövde ve Sızdırmazlık Malzemeleri

Genel föyde gövde için AISI 304 ve AISI 316 seçenekleri yer alır. Teknik detay föyünde gövde ve kapak CF8 / CF8M, mil ise S304 / S316 olarak belirtilmiştir. Seçilen ürünün malzeme yapılandırması sipariş sırasında netleştirilmelidir.

Küre yuvası, gövde birleşim contası, baskı pulu ve mil salmastrası teknik detay föyünde PTFE / RPTFE olarak listelenmiştir. Akışkanla uyum değerlendirmesinde metal parçalarla birlikte bu sızdırmazlık parçaları da dikkate alınır.

Küre malzemesi iki föyde farklı verilmiştir: genel föyde AISI 304 / AISI 316, teknik detay föyünde S201 / S304 yazmaktadır. Bu nedenle küre için tek bir malzeme seçeneği kesin özellik olarak kabul edilmemeli; teslim edilecek ürünün bilgisi doğrulanmalıdır.

Basınç ve Sıcaklık Birlikte Değerlendirilmelidir

Genel föyde PN63 basınç bilgisi ve 150°C maksimum çalışma sıcaklığı belirtilmiştir. Teknik detay föyünde ayrıca PTFE için ölçü gruplarına ayrılmış bir basınç-sıcaklık grafiği bulunur. Grafik, sıcaklık arttıkça izin verilen basıncın değiştiğini gösterir.

Bu bilgiler, vananın 150°C sıcaklıkta 63 bar çalışabileceği şeklinde birleştirilmemelidir. Gerçek çalışma noktası; seçilen ölçü, sızdırmazlık malzemesi ve doğrulanmış ürün verileri üzerinden değerlendirilmelidir. Grafiğin daha yüksek sıcaklıklara uzanması da genel föydeki 150°C sınırını kendiliğinden yükseltmez.

Nerelerde Kullanılır?

Genel föyde su, atıksu, HVAC, denizcilik, kimya, çimento, gıda, kondens hatları ve genel endüstriyel uygulamalar kullanım alanları arasında listelenmiştir. Uygunluk, ilgili akışkanın özellikleri ve gerçek çalışma koşulları üzerinden belirlenir.

Sektörün kullanım listesinde bulunması, o sektördeki bütün proseslere uygunluk anlamına gelmez. Kimyasal hatlarda malzeme uyumu, kondens hatlarında basınç-sıcaklık koşulları ve gıda uygulamalarında temas ile temizlik gereksinimleri ayrıca değerlendirilir.

Açma-Kapama ile Debi Düzenleme Arasındaki Fark

Bu ürünün temel görevi akışı açmak veya kapatmaktır. Kolu ara konumda bırakmak, hassas ve tekrarlanabilir debi kontrolü sağlandığını göstermez. Sürekli kısma gerekiyorsa bu göreve uygunluğu doğrulanmış bir vana seçilmelidir.

Sipariş İçin Gerekli Bilgiler

Talebinizde bağlantı ölçüsünü ve diş standardını, istenen gövde malzemesini, taşınan akışkanı ve gerçek çalışma basıncı ile sıcaklığını Seminoks ile paylaşabilirsiniz. Montaj alanı sınırlıysa gerekli gövde ve kol ölçüleri de belirtilmelidir.

İki föyde farklı verilen küre malzemesi, seçilen PTFE veya RPTFE yapılandırması ve çalışma noktasına uygunluk teklif sırasında doğrulanmalıdır. Teknik detay tablosundaki 3″ ölçünün H değeri de montaj planlamasından önce teyit edilmelidir.
